SE構法とは(Safety Engineering)

SE構法は、木のやすらぎと鉄骨の強さを併せ持つ木骨ラーメン構造です。

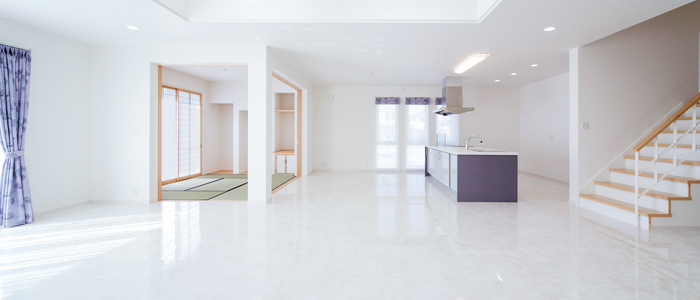

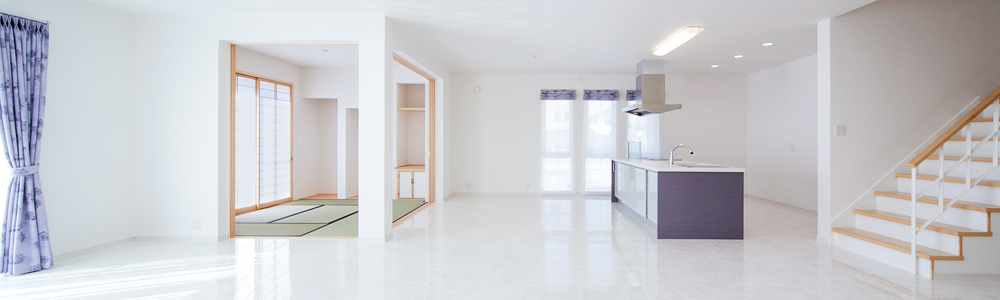

今までの在来木造では不可能だった、大空間や大開口を実現します。

国土交通大臣より建築基準法の大臣認定をうけているSE構法は、「長野オリンピックアリーナ エムウェイブ」などに代表される、大規模木造建築物の最新の木構造技術から誕生した住宅のための構法です。

そしてその優れたSE構法の構造技術は高い耐震性のみならず、通常の在来木造や2×4では不可能な柱や壁の少ない自由な空間を可能にしています。またその優れた強度は、木造三階建住宅も安心して建てることができます。

aboutメイン画像 aboutメイン画像

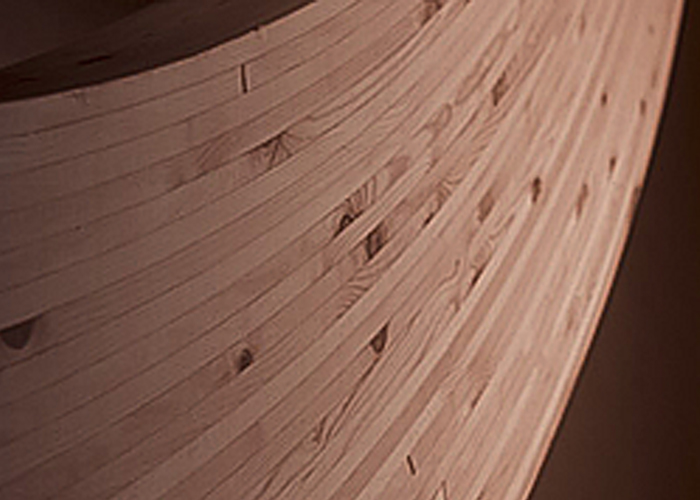

構造部材に強靭な集成材を使用

コンピューター制御による高精度プレカットによって作られるエンジニアリングウッド(JAS構造用集成材)を木骨として採用。このエンジニアリングウッドは、天然木材の長所をそのままに、反り、ねじれ、割れ、伸縮などの欠点を克服し、飛躍的な強度を実現。しかも安定した品質が構造計算を可にし、大規模構造建築物をも可能にします。
SE構法の集成材は、圧縮、引っ張り、曲げ、せん断等において、ムク材の1.3倍の強度を誇っています。(ただし同一重量での比較)。また乾燥した板材のみを使用するため、反りや割裂がなく、狂いも少なくなっています。

構造部材に強靭な集成材を使用 構造部材に強靭な集成材を使用

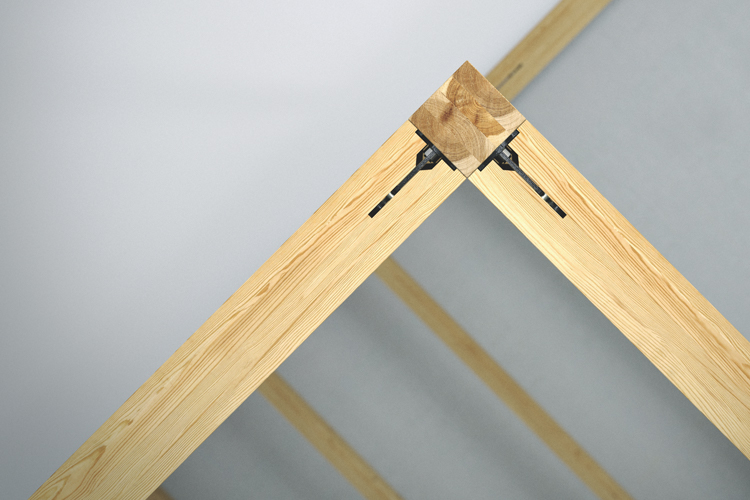

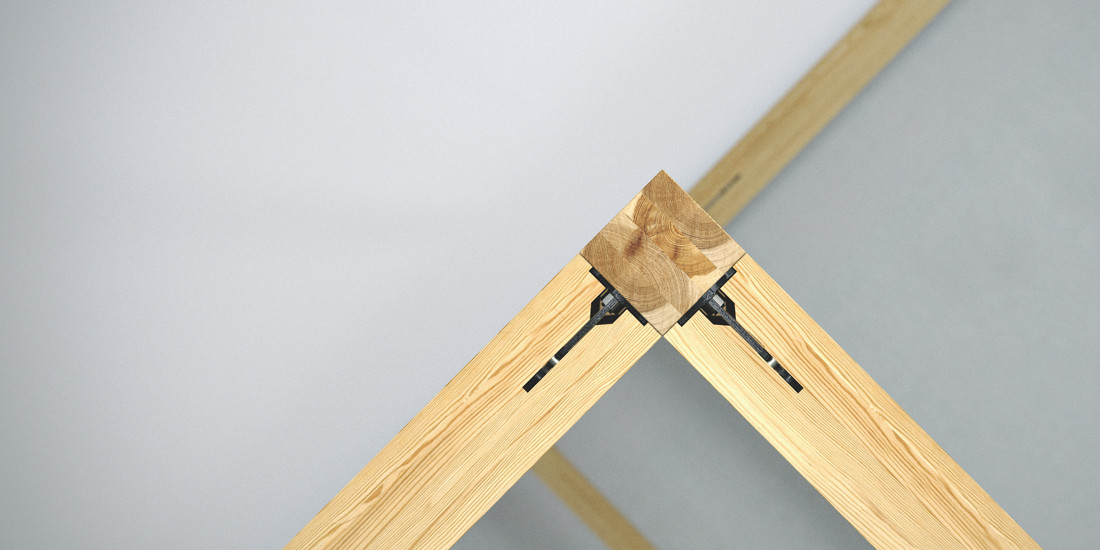

高い耐久性を持つ独自のSE金物を使用

高い耐久性を持つ
独自のSE金物を使用

SE金物はエンジニアリングウッドの特長を引き出すと共に、他の金物では実現できない強度を確保。同時に柱梁の断面欠損が起きにくく、構造的にも高い安全性を誇ります。SE構法を支えるSE金物、高耐力フレーム、高耐力壁、集成材本体は、数々の工法接合強度実験をクリアした素材により構成されるため、1階部の大開口の確保やビルトインガレージの設置といった高い強度と安全性を約束できるのです。

立体解析による構造計算

独自開発CADと連動した立体応力解析で安全性を点検。さらに台風、地震、積雪などの自然災害についての安全シミュレーションも行い、その確かな強度ゆえに、構造本体に対し国内初の20年間の住宅性能保証制度を実施しました。SE構法は、木造住宅においても、大規模建築と同様の応力解析による構造計算を実施しています。独自のCAD ソフトを開発し、CADと連動した立体応力解析で、あらゆる安全性を点検。
もちろん様々なデータをもとに、コンピュータ上で、台風、地震、積雪などの自然災害についてもシミュレーションし、その安全性を確認しています。 これにより構造上の木造住宅では実現できなかった大空間を可能にしたのです。

立体解析による構造計算
